コンパクトで簡単な新マシンコントローラ MP2400を発売
－マシンコントローラMP2000シリーズに新コンセプトの製品をラインアップ－

新製品2006年12月5日

　株式会社安川電機（取締役社長　利島　康司）は、マシンコントローラ MP2000シリーズに、コンパクトで簡単をコンセプトとした新製品 MP2400をラインアップし2007年1月22日から販売を開始いたします。
18_1

コンパクトユニット形マシンコントローラ MP2400

1． 製品化のねらい
　産業機械装置の分野においては、近年、省配線ニーズやオープンネットワークの普及を背景に、ネットワークシステムの需要がますます高まってきています。また、常に生産性の向上や、生産ラインに合わせた柔軟なシステム対応が求められています。
　 こうした動きの中で、従来、高速・高精度の制御を必要としなかった小規模な機械システムにおいても生産性の追及から、高速・高精度の制御を必要とするケースが増えてきています。
　 現状は、小規模な機械システム向けのニーズに合ったコントローラ製品が存在しないため、中大規模で使用していたコントローラを小規模なシステムにそのまま使用していますが、システムのセットアップ、プログラムの作成や操作が難しいことが課題となっています。また、I/Oを制御しているPLCで機械を制御する場合は、要求される制御性能が出ないケースもあります。
　 こうした状況の中、以下の2つの点に重点をおいた新コンセプトの製品として「コンパクトユニット形マシンコントローラMP2400」を開発・製品化いたしました。

1）多軸コントローラとしては業界最小サイズのコンパクト化を実現
2）簡単セットアップ、テキスト言語による簡単プログラムを実現

2． 主な特長


(1)

多軸コントローラとしては業界最小サイズのコンパクト化を実現
    　最大16軸のモーション制御が可能で、多軸コントローラとしては業界最小サイズ（幅46ｍｍ、高さ130ｍｍ）のコンパクト化を実現しました。
　 モーションネットワーク MECHATROLINK－ⅡとオープンネットワークEthernet（100Mbps）を標準搭載しており、サーボユニットとタッチパネルを接続するだけで省スペース．省配線のスタンドアロンシステムが構築できます。


18_2

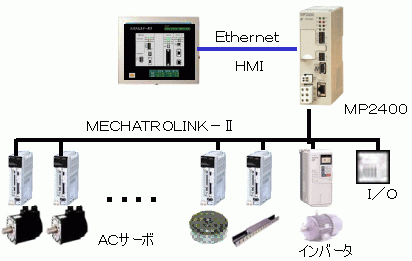

MP2400によるスタンドアロンシステム例

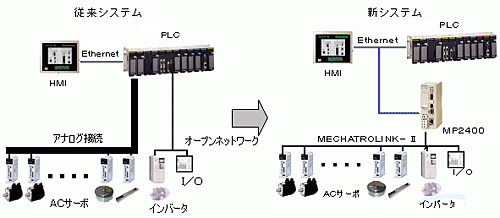

    　また、PLCとEthernetで接続することにより、PLCとの分散システムがコンパクトに構築でき、従来システムに大きな変更を加えることなく、簡単に高速・高精度の制御を実現できます。


18_3

MP2400によるスタンドアロンシステム例



(2)

セルフコンフィグレーションによる簡単セットアップ
    「簡単」をコンセプトに、MP2000シリーズの特徴であるモーションネットワークMECHATROLINK－Ⅱに接続されたサーボユニットやI/O機器を自動認識し、自動的にセットアップする機能を継承しています。さらに、上位PLCとの接続についてのプログラミングによる設定を不要とし、PLCとの分散システムのセットアップを簡単にしました。

  (3) テキスト言語による簡単プログラムを実現
    「簡単」をコンセプトに、簡単なテキスト言語によるモーションプログラムを準備しました。これにより、MP2400を初めて使用される方でも、簡単に高速・高精度の制御を実現できます。

  (4) エンジニアリングツールを無料配布
    MP2400専用のエンジニアリングツール(MPE720　Ver.6　Lite)を無料で配布いたします。安川電機の技術・製品サイト（http://www.e-mechatronics.com）からダウンロードして使用できるようにいたします。

  (5) 高速多軸制御・高精度化を簡単に実現
    MP2400は、「簡単」「コンパクト」でありながら、かつ業界最高レベルのMP2000シリーズの高速多軸制御・高精度化を継承しており、機械のタクトタイム短縮、高精度化を実現します。また、高速モーションネットワーク（MECHATROLINK-II）により、位置・速度・トルク制御への対応、制御モードのオンライン切り替え機能に加え、最大16軸の完全同期制御を実現しています。当社のACサーボ∑IIIシリーズ、リニアサーボモータＬｉｎｅａｒ∑、ダイレクトドライブモータのダイレクト∑をはじめ、豊富なACサーボ製品群が適用できます。IOシステムは、当社のIO製品のほか、MECHATROLINK協会のパートナーメンバの特長ある製品が適用可能です。
ＭＰシリーズは、発売から既にお客様の様々なシステム、機械で適用されており、マシンコントローラでは、国内シェア1位の実績をいただいています。その実績に基づいた性能を継承し、システム・機械の複雑な動きを強力にサポートします。



3． MP2000シリーズの新ラインアップ
  　MP2400の発売と同時に、「簡単」「コンパクト」に、さらに｢拡張性｣をコンセプトとしたMP2300Sをラインアップし販売を開始いたします。MP2300Sは、MP2400の特徴に、さらに1スロットのオプションスロットを準備し拡張性を高めています。オプションは、MP2000シリーズですべて共通に使用可能です。オプションを使用することで、DeviceＮet、PROFIBUSなどの各種オープンネットワークに対応できます。
　 また、MP2300Sは、従来のMP2000シリーズのプログラム方式もサポートしており、ラダープログラミング方式も使用できます。ラダープログラミング方式の使用により、MP2300と同等の機能が実現でき、小規模から中規模までの多軸制御を必要とするシステム･機械にフレキシブルに対応できます。

18_4
小型オールインワン形マシンコントローラ MP2300S


4． 主な用途
  　MP2400は、小規模マシンのサーボ化およびPLC分散システムの多軸モーションに最適です。
  (1) 食品包装機：ラベリングマシン、充填機
  (2) 金属加工機：バネ製造機、サーボプレス
  (3) 各種搬送装置


5． 販売計画


(1)

販売開始　2007年1月22日 予定
  (2) 販売計画　1000台／年　(MP2400)


(3)

販売価格　オープン価格

6． その他
  セミコンジャパン2006（開催日2006年12月6日～8日　会場：幕張メッセ）にて、MP2400およびMP2300Sを使用したシステムの実演、展示を行ないます。





[お問い合わせ先]
株式会社　安川電機　
モーションコントロール事業部　
ソリューション＆サポートセンタ開拓課
鈴木　重郷
Tel. (04)2962-5823
Fax. (04)2962-5913
