超小形・耐環境性可変速 V1000picoドライブを新発売
– 待ってた!ピッタリドライブ サーボサイズの超小形モータが機械にジャストフィット –

新製品2010年9月8日

 株式会社安川電機(取締役社長 津田 純嗣)は、流体機械をはじめとした機械の小形化や対環境性に貢献する、超小形・耐環境性可変速 V1000picoドライブを新たにラインアップし、販売を開始いたしました。

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_top_1.jpg

1.製品化のねらい

 近年、ファン・ポンプ・コンプレッサなどの流体機械をはじめ、搬送機械や食品機械などは、省エネ以外にも省スペース化(機械の小形化)のニーズが高まっています。それらの機械は小形化のために誘導モータを使用せず、高性能なサーボモータが採用されている場合がありました。しかしながら、使用において対環境性や信頼性の強化が望まれていました。
 これら小形化へのニーズに応えるため、新開発の高性能磁石を内蔵した超小形エンコーダレス同期モータと、ご好評いただいています小形汎用ベクトル制御インバータV1000を組合せ、耐環境性・信頼性を向上したのがV1000picoドライブです。併せて当社のインバータ技術による省エネと使いやすさを実現しております。

2.主な特長

(1)超小形・軽量
 V1000picoモータ(SMRA、SMRDシリーズ)*1は新開発の高性能磁石を内蔵し、サーボサイズの超小形・軽量を実現しました。汎用誘導モータとの比較で、体積約1/8・質量約1/5(0.2kW 1800min-1の例)を実現しました。これにより、お客様の機械や設備の省スペース化(機械の小形・軽量化)に貢献します。

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_index_1_1.jpg

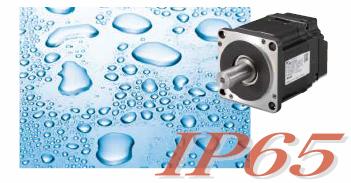

(2)耐環境性向上
 モータの保護構造はIEC規格IP65 *2 とし、水がはねたりする流体機械、食品搬送機械や切削粉が飛散する工作機械などの使用を可能にしました。

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_index_2_1.jpg

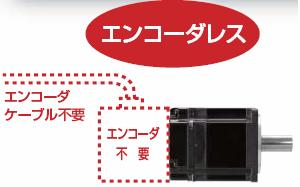

(3)信頼性向上
 モータは、磁石位置やモータの速度を検出するエンコーダ(精密機器)が不要です。エンコーダがないため、水・ほこり・振動・温度(低温・高温)・電磁ノイズなどの周囲環境に強く、またエンコーダやエンコーダケーブルのトラブルがなく、高信頼性を実現します。

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_index_3_1.jpg

(4)V1000インバータの特長
 インバータ本来の省エネ効果を発揮するとともに使いやすさを追求した小形インバータです。また、V1000は、汎用誘導モータをはじめとして、今回開発した磁石を内蔵した高効率同期モータ(PMモータ)の制御もできます。この結果さまざまなモータに応じて専用のインバータが不要のため、在庫管理が容易です。

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_index_4_1.jpg

3.主な用途

 ・搬送機械
 ・食品機械
 ・包装機械
 ・小形ファン
 ・小形ポンプ
 ・その他の小形流体機械・回転体機械

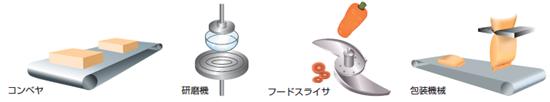

   【適用例】

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_index_5_1.jpg

4.販売計画

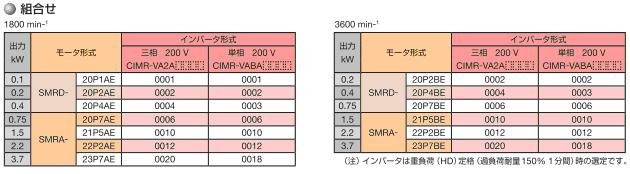

(1)製品シリーズ
200V級(三相/単相電源用)0.1~3.7kW

  • https://www.yaskawa.co.jp/wp-content/uploads/2010/09/104_index_6_1.jpg

(2)標準価格
【組合せ】(代表機種)
 ■1800min-1
[インバータ] 200V 3相 0.4 kW : 66,000円(HD用途 *3)
[モータ] SMRD-20P4AE : 63,000円



[インバータ]200V 単相 1.5kW : 149,000円(HD用途)
[モータ] SMRA-21P5AE : 124,000円





 ■3600 min-1

[インバータ] 200V 3相 0.4kW : 66,000円(HD用途)
[モータ] SMRD-20P4BE : 45,000円



[インバータ] 200V 単相 1.5kW : 149,000円(HD用途)
[モータ] SMRA-21P5BE : 113,000円



(3)販売計画
 2010年度    500セット/年
 2011年度  10000セット/年
 2012年度  20000セット/年

5.その他

以下の展示会にV1000picoドライブを出展いたします。
・2010年10月28日~11月2日『JIMTOF2010 第25回日本国際工作機械見本市』[場所:東京ビッグサイト]
・2010年12月1日~3日『セミコン・ジャパン2010』[場所:幕張メッセ]



<用語解説>
*1 V1000picoモータ: エンコーダレス同期モータ
*2 IP65: IEC(国際電気標準会議)やJIS(日本工業規格)で定められた人体の保護、固形異物の侵入や水の浸入に対する保護の規格で、非常に小さな粉塵や噴水流から保護できるレベルです。
*3 HD: Heavy Duty(重負荷定格)
