ソリューションコンセプトi³-Mechatronicsを実現するマシンコントローラ「MPX1000シリーズ」のラインアップ追加
シリーズ最速の処理性能と最大256軸のサーボモータの制御が可能な「CPU-14U」の販売開始
― 更に進化した制御で、お客さまの装置性能と付加価値の向上に貢献 ―

新製品2026年9月29日

　株式会社安川電機（本社：福岡県北九州市　代表取締役会長兼社長：小笠原 浩）は、自動化ソリューションにデジタルデータのマネージメントを加えたソリューションコンセプト「i³-Mechatronics（アイキューブ メカトロニクス）」を実現するコントローラソリューションを「iCube Control」として新たに展開し、装置制御に最適なマシンコントローラ「MPX1000シリーズ」を2024年1月25日から販売開始しました。この度、「MPX1010」のラインアップに、シリーズ最速の処理性能を備え、最大256軸を制御できる「CPU-14U」を加えるとともに、周辺機器とEtherCAT通信により接続できる通信ユニット/モジュール「CM-EC02/ CM-EC02M」の販売を2026年9月29日に開始します。

  • 対応カップ例

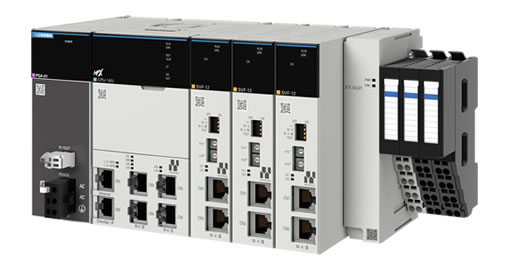

    マシンコントローラMPX1010

  • 認識結果例

    マシンコントローラMPX1010用
    CPUユニット　CPU-14U

  • 対応カップ例

    マシンコントローラMPX1010用
    EtherCAT通信ユニット　CM-EC02

  • 認識結果例

    マシンコントローラMPX1310用
    EtherCAT通信モジュール　CM-EC02M

１．製品化のねらい

　当社は、マシンコントローラ「MP3000シリーズ（MP3200/MP3300）」の後継製品として、機械・装置の高速化と生産性向上を実現する「MPX1000シリーズ」を製品化し、多くのお客さまに採用いただいています。近年は製造現場の自動化の進展に伴い、機械・装置は周辺の搬送を含めた複数の工程を取り込み、更なる多機能化・多工程化が進んでいます。そのようなニーズにお応えするため、アプリケーション処理性能を大幅に向上させるとともにCPUのみで最大256軸のサーボモータを同期制御が可能なCPUユニット「CPU-14U」を製品化しました。

　さらに、近年の半導体製造等で標準的に使用されているフィールドネットワークEtherCATのSubDevice通信ユニット/モジュール「CM-EC02/CM-EC02M」を製品化しました。これにより、高速・高精度なモーション制御が必要な部分を「MPX1000シリーズ」にて構築し、EtherCAT経由で上位コントローラと接続するなどシステム構成の自由度が向上します。

2．主な特長

① CPUユニット「CPU-14U」

・アプリケーション処理性能の向上

高速なマルチコアプロセッサの採用により、アプリケーション処理性能が向上しました。

（MPX1000シリーズ CPU-12U比：1.5倍、MP3300 CPU-301比：12倍）

・最大制御軸数の拡大

MECHATROLINK-4を4回線備え、最大256局のサーボドライブおよびI/O機器を接続できます。また、モーションユニット「SVF-12」を取り付けることで、最大640軸のサーボモータを同期制御できます。（電源ユニットPSA-01または、PSD-01を2台使用時）

② マシンコントローラ「MPX1000シリーズ」

・「MP2000/MP3000シリーズ」とユーザーアプリケーション互換

前シリーズである「MP2000/MP3000シリーズ」のユーザーアプリケーションを使用することができます。また、MECHATROLINK通信はMECHATROLINK-4とMECHATROLINK-Ⅲを切り替えられるため、「MP2000/MP3000シリーズ」から容易に置き換えられます。

3．製品仕様

・CPUユニット

項目

仕様

形式

JEYRM-CPX014U-1

JEYRM-CPX012U-1

JAPMC-CP3301-2-E

略称

CPU-14U

CPU-12U

CPU-301(32axes)

処理性能*1

12

8

1

最大制御軸数

256軸

SVF-12使用時：640軸

128軸

SVF-12使用時：640軸

32軸

SVC-01使用時: 256軸

高速スキャン

125μs,250μs,375μs,

500μs～32ms

（250μs単位）

←同左

250μs～32ms

（125μs単位）

低速スキャン

2.0ms～300ms

（250μs単位）

←同左

2.0ms～300ms

（0.5ms単位）

ユーザーメモリ容量

50MB

31MB

←同左

通信 I/F

Ethernetポート×1

（1000BASE-T

/100BASE-TX/10BASE-T）

←同左

Ethernetポート×1

（100BASE-TX/10BASE-T）

EtherNet/IPポート×1

（1000BASE-T

/100BASE-TX/10BASE-T）

←同左

–

MECHATROLINK I/F

MECHATROLINK-4/Ⅲ

×4回線

MECHATROLINK-4/Ⅲ

×2回線

MECHATROLINK-Ⅲ

×1回線



ポート数

4ポート

2ポート

2ポート

伝送周期

62.5μs～

62.5μs～

125μs～

外部メモリ

SDカードスロット×1

(SD, SDHC)

←同左

USBメモリ

外形寸法 [mm]

75(W)×130(H)×130(D)

50(W)×130(H)×130(D)

64(W)×130(H)×108(D) *2

質量 [g]

約750

約550

約200

冷却方式

強制空冷

（内蔵ファン）

自然空冷／強制空冷

（外部ファン）

←同左

*1 CPU-301を基準としたときの値。

*2 ベースユニット(1スロット)装着時。

・通信ユニット/モジュール

項目

仕様



MPX1000シリーズ

MP2000/MP3000シリーズ

形式

ユニット：JEYRM-CMX0EC02

モジュ－ル：JAYRM-CMX0EC02

JAPMC-CM2305-E

略称

ユニット：CM-EC02

モジュ－ル：CM-EC02M

264IF-01

実装機能

EtherCAT SubDevice

←同左

通信モード

全二重

←同左

伝送速度

100Mbps

←同左

コネクタ

RJ-45コネクタ　2ポート　（1回線）

←同左

4．主な用途

MPX1010は、高速・高応答・同期制御を追求する装置や、制御軸数の多い装置に最適です。

1)

半導体製造装置

： モールド装置、ダイボンダ

2)

液晶製造装置

： スクライバ、シールディスペンサ

3)

電子部品組立装置

： チップマウンタ、はんだ印刷機

4)

金属加工機械

： サーボプレス、巻線機、ばね製造装置

5)

産業用ロボット

： パラレルリンク、水平多関節、垂直多関節

6)

二次電池製造装置

： ロールプレス、セパレータ製造、電極層製造



５．製品の位置づけ

マシンコントローラ「MPX1000シリーズ」は、工場内の機械・装置の高速化、生産性向上を実現するコントローラです。

  • https://www.yaskawa.co.jp/wp-content/uploads/2026/09/4d99d770868ba502f4bc07e6b1b14fa2.png

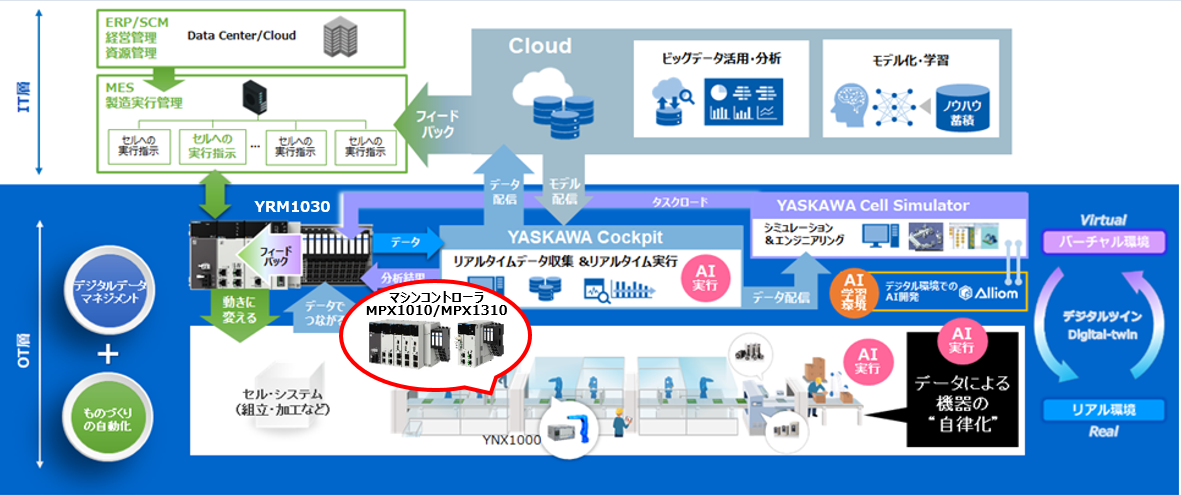

    i3-Mechatronicsが実践された工場のイメージ

６．販売計画

（１）販売開始日　2026年9月29日（火）

（２）販売価格　　オープン価格
